秋月電子で販売しているカメラモジュール（OV7670）をSTMマイコンで使ってみます．
カメラモジュールとの通信はSCCBというI2Cと同じような通信方式で行うことができます． 今回はSTMマイコンとカメラモジュールを接続してプロダクトIDを読むところまでします．
開発環境等
- Windows10
- Arduino IDE 1.8.12
- STM32F446RE Nucleoボード
- カメラモジュール（OV7670）
※Arduino IDEにはSTM32マイコンが扱えるようにボードを追加しています．
配線
マイコンのSDAピンとSCLピンをそれぞれカメラのSIO-DピンとSIO-Cピンに接続します． SDAとSCLは4.7kΩの抵抗でプルアップします．
また，カメラモジュールを動かすにはXCLKにクロックを供給する必要があります．
カメラモジュールのRESETピンはLOWで有効になるので，3.3Vに接続してHIGHの状態にします． 一方でPWDNピン（Power down）はHIGHで有効になるので，GNDに接続してLOWの状態にします．
Vccは3.3Vに接続し，GNDはGNDに接続します．
VREF1とVREF2はそれぞれGND間に0.1uFのコンデンサを接続しました．
| STM32 | カメラ |
|---|---|
| SDA(PB9) | SIO-D |
| SCL(PB8) | SIO-C |
| PA8 | XCLK |
| 3.3V | RESET |
| GND | PWDN |
| 3.3V | Vcc |
| GND | GND |
秋月電子の販売ページにある「サンプルプログラム」をクリックするとZIPファイルがダウンロードできます． その中に「COMSカメラモジュール参考資料.pdf」というファイルがあります． PDFファイルには配線図が書いてあるのでそれも参考にしてください．
プログラム
mco_init()関数でSTMマイコンのPA8ピンからクロックを供給する設定をしています． loop()関数内ではレジスタアドレスを指定して値を読みだしています．
OV7670は0x42でwrite，0x43でreadできます． これは8bitでの表現になります． Arduinoでは下位1bitを無視して7bitとするので，指定する値は0x21となります．

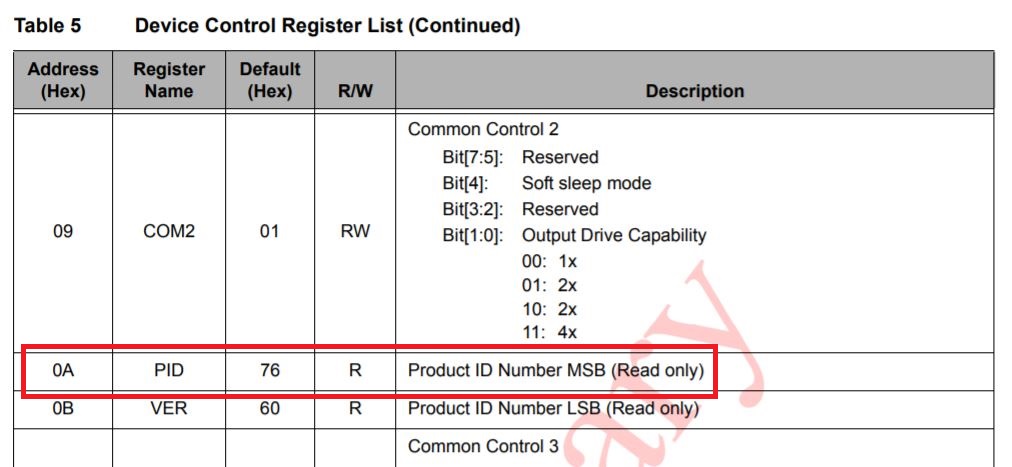

データシートを見るとOV7670は0x0aを送ると，プロダクトIDを返してくれることがわかりました（上図の赤枠で囲ったところ）． デフォルトでは0x76が返ってくるみたいです． 下記コードを実行するとちゃんと0x76が返ってくることが確認できました．
プログラム全体
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include <Wire.h>
void mco_init() {
// MCO1: PA8
HAL_RCC_MCOConfig(RCC_MCO1, RCC_MCO1SOURCE_PLLCLK, RCC_MCODIV_4);
GPIO_InitTypeDef GPIO_InitStruct;
// Configure GPIO pin : PA8 MCO1
__GPIOA_CLK_ENABLE();
GPIO_InitStruct.Pin = GPIO_PIN_8;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF0_MCO;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}
void setup() {
Wire.begin();
Serial.begin(9600);
Serial.println("Hello stm32!!!");
mco_init();
}
void loop() {
Wire.beginTransmission(0x21); // 0x42を右に1ビットシフトした値
Wire.write(0x12); // ソフトウェアリセット
Wire.write(0x80);
Wire.endTransmission();
delay(500); // リセット完了を待つ
Wire.beginTransmission(0x21);
Wire.write(0x0a); // read from reg 0x0a
Wire.endTransmission();
Wire.requestFrom(0x21, 1);
while (Wire.available() == 0); // 値が来るまで待つ
while (Wire.available()) {
Serial.println(Wire.read(), HEX);
}
}
